Hochleistungskunststoffe
Advanced Engineering Plastics (AEP)
Die Hochleistungskunststoffe decken einen Bereich ab, der von den Standardwerkstoffen Polyamid, POM und PET nicht geleistet werden können.
Der Temperaturbereich, indem sich die AEPs bewegen liegt über einer Dauergebrauchstemperatur von 100 Grad Celsius.

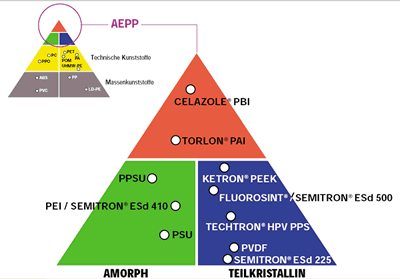

Die Kunststoffpyramide
Die Kunststoffpyramide stellt eine gute Übersicht dar, in der man die Kunststoffe unterteilen kann. Die AEPs stellen die Spitze der Kunststoffpyramide dar.
Tempern/Nachtempern von Kunststoffen
Halbzeuge sind in der Regel bereits getempert, um sämtliche
innere Spannungen, die sich aufgrund des Herstellungsverfahrens ergeben,
zu verringern.
Dies gewährleistet eine optimale Formbeständigkeit, während
und nach der Bearbeitung. Wenn jedoch, bearbeitete Teile hinsichtlich
der Formbeständigkeit sehr hohe Anforderungen erfüllen müssen
(Toleranzen, Durchbiegung, Verzug, ...) und/oder wenn die Bearbeitung
asymmetrische ist und/oder größere Ausschnitte gefertigt werden,
wird empfohlen, eine Zwischenwärmebehandlung nach der Vorbearbeitung
und vor der Endbearbeitung der Teile durchzuführen, oder die Teile
zumindest einer normalen Umbebungstemperatur über den Zeitraum von
48 Stunden auszusetzen, um eine gewisse “Stabilisierung” vor
der Endbearbeitung zu ermöglichen.
Diese Wärmebehandlung kann in einem Umluft- oder besser in einem
Stickstoffzirkulationsofen durchgeführt werden oder in einem Ölbad
(abhängig von der Behandlungstemperatur kann Paraffinöl oder
das temperaturbeständigere und teurere Silikonöl verwendet werden).
Wenn diese Wärmebehandlung bei ungefärbtem Material in einem
Umluftofen bei Temperaturen über 100°C durchgeführt wird
(besonders bei
Nylon), kann eine mehr oder weniger große Farbänderung an der
Oberfläche erfolgen - eine Oxidation einer dünnen Oberflächenschicht,
die jedoch meistens während der weiteren Bearbeitungsschritte wieder
abgearbeitet wird.
• Wenn die Teile vorbearbeitet werden, muss genügend
Aufmass gelassen werden, damit die Teile fertig bearbeitet zu können
(mindestens 3% im Durchmesser und der Länge bei Rundteilen). Prüfen
Sie immer an einem oder einigen wenigen Teilen die ärmebehandlung,
dass immer genügend Aufmass zur Nachbearbeitung vorhanden ist, um
Formänderungen aufgrund der Wärmebehandlung korrigieren zu können.
• Um Verformungen zu minimieren kann es notwendig sein, dass Teile
während des ganzen Wärmebehandlungszyklus festgespannt werden
müssen (im Besonderen Teile, die aus Platten hergestellt wurden und
bei denen asymmetrische und/oder große Ausschnitte vorkommen).
• Um eine einheitliche Aufheizung und Abkühlung zu erreichen
und konsequenterweise dadurch die Spannungsbildung im Kunststoffmaterial
zu verhindern, ist es äußerst wichtig, dass sich die Wärmebehandlungstemperaturen
während der gesamten Zeit immer innerhalb eines Temperaturbereiches
von +/- 3°C im gesamten Ofen oder Ölbad befinden.
• Wenn der Ofen oder das Ölbad nicht nach den empfohlenen Steigerungsraten
erwärmt oder abgekühlt werden kann, wird empfohlen, dass die
Temperatur jede Stunde manuell neu eingestellt wird.
Halbzeug aus Kunststoff - Kunststoffhalbzeuge
aus PA, POM,PET, PEEK oder PVDF - Halbzeughandel - Fertigteile aus Kunststoff
- Kunststoff-Fertigteile - Kunststoffertigteile -
Kunststofffertigteile - spanende Bearbeitung - CNC Bearbeitung Kunststoff
-
Kunststoff drehen - Kunststoff fräsen
